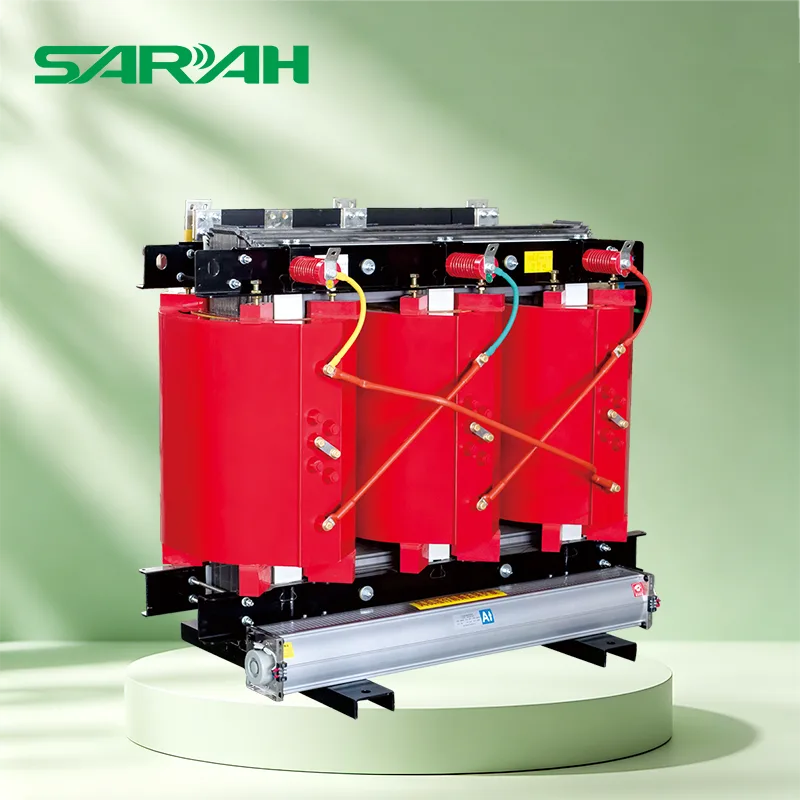

Pengubah Jenis Kering 24KV

SARAH Electric bukan sahaja menghasilkan Transformer Jenis Kering 24KV yang tahan lama, tetapi juga mereka bentuk dan mengeluarkan penangkap kilat, fius tercicir (fius), peranti perlindungan lonjakan (SPD) untuk penebat komposit, suis pengasing, fius dan peranti fius, penutup logam, dan rangkaian penuh peralatan elektrik voltan sederhana dan tinggi.

Produk kami telah diiktiraf oleh Pusat Pengawasan dan Pemeriksaan Kualiti untuk Penebat, Fius, Penahan Kilat dan Peralatan Talian Atas Pentadbiran Am Penyeliaan Kualiti, Pemeriksaan dan Kuarantin China, dan telah diuji oleh Pusat Pengawasan dan Pemeriksaan Kualiti Radas Voltan Tinggi Negara China.

ciri

1. Transformer Jenis Kering 1.24KV dengan ketat mengikut piawaian antarabangsa/domestik seperti ANSI, IEC, GB, SANS, dll., dan telah diuji oleh pusat penyeliaan dan pemeriksaan kualiti kebangsaan, memenuhi kedua-dua piawaian prestasi dan keselamatan.

2. Struktur pengangkat adalah stabil, terminal pendawaian dilindungi daripada kejutan elektrik, dan parameter papan nama pengubah adalah jelas, mengurangkan risiko ralat manual. Reka bentuk ini dimanusiakan dari pengangkutan, pemasangan hingga operasi harian.

3. Reka bentuk cangkang silinder, pelesapan haba seragam dan mudah secara visual; Susun atur penggulungan dalaman dan teras besi adalah padat, mengurangkan gangguan elektromagnet dan meningkatkan kestabilan bekalan kuasa.

4. Pengubah tuang resin epoksi jenis kering menggunakan struktur tertutup sepenuhnya untuk mengasingkan udara, lembapan dan habuk, mengelakkan minyak penebat (atau struktur jenis kering) daripada menjadi lembap dan penuaan, memanjangkan hayat perkhidmatan peralatan, terutamanya sesuai untuk persekitaran luar yang lembap dan berdebu.

5. Pengoptimuman proses penggulungan dan bahan teras besi untuk mengurangkan kehilangan tanpa beban dan beban, dan meningkatkan kecekapan tenaga keseluruhan grid kuasa; Rintangan hentaman yang kuat semasa litar pintas dan beban lampau, memastikan operasi stabil 'grid kuasa akhir'.

6. Reka bentuk kapasiti beban lampau adalah munasabah, dan bekalan kuasa yang stabil masih boleh dicapai semasa beban lampau jangka pendek (seperti penggunaan elektrik puncak di kawasan luar bandar semasa musim panas dan musim sejuk); Di bawah keadaan operasi biasa, nisbah kecekapan tenaga adalah tinggi, dan operasi jangka panjang menjimatkan kos elektrik.

7. Penggulungan diperbuat daripada bahan penebat berkekuatan tinggi, dan struktur penetapan teras besi adalah stabil. Transformer Jenis Kering 24KV mempunyai keupayaan tahan litar pintas yang sangat baik; Reka bentuk terma menyesuaikan diri dengan turun naik grid kuasa dan boleh beroperasi dengan pasti walaupun dalam persekitaran suhu tinggi.

Siri dan parameter produk

Kelebihan

1. Berbanding dengan pendahulunya, siri 13 telah mengurangkan lagi kehilangan tanpa beban dan beban, tahap kecekapan tenaga yang lebih tinggi, dan kos elektrik operasi jangka panjang yang lebih rendah.

2. Optimumkan reka bentuk penggulungan dan proses penebat, meningkatkan kapasiti beban lampau sebanyak 10% -15% berbanding transformer kering konvensional, dan mengendalikan beban mengejut dengan lebih tenang.

3. Penebat tuangan resin epoksi adalah bebas minyak, kalis api dan kalis letupan, dengan tempoh bebas penyelenggaraan yang panjang (sehingga 10 tahun atau lebih), sesuai untuk bangunan komersial, hospital, sekolah dan tempat lain dengan keperluan keselamatan kebakaran yang tinggi.

4. Teras besi peralatan elektrik voltan sederhana dan tinggi diperbuat daripada kepingan keluli silikon kebolehtelapan tinggi yang disusun, digabungkan dengan struktur penggulungan yang dioptimumkan, dan tahap bunyi dikawal antara 46-53dB untuk mengurangkan gangguan bunyi ke persekitaran sekeliling.

Nota: Parameter dan spesifikasi produk mungkin dikemas kini dengan peningkatan teknologi. Sila rujuk maklumat rasmi terkini atau rujuk perkhidmatan pelanggan untuk ketepatan.

Senario Aplikasi

1. Pengagihan Kuasa Dalaman: Bangunan bertingkat tinggi, kompleks komersial, hospital, pusat data, stesen kereta api bawah tanah dan terminal lapangan terbang.

2. Kemudahan Perindustrian: Bengkel dengan keperluan keselamatan kebakaran yang ketat, bilik bersih, dan kawasan loji kimia (termasuk zon kalis letupan).

3. Tenaga Baharu:

Ladang Angin: Transformer injak yang dipasang Nacelle (cth., 24kV/0.69kV) yang memerlukan rintangan kepada getaran dan suhu melampau.

Loji Kuasa Fotovoltaik (PV): Pencawang tingkat dalam atau pemasangan luar dengan keperluan keselamatan kebakaran yang ketat.

4. Persekitaran Khas: Lokasi lembap atau berdebu dengan pengudaraan yang baik (memerlukan penarafan perlindungan kemasukan yang tinggi seperti IP54/IP65).

Apakah keperluan pemasangan untuk transformer jenis kering 24kV?

1. Pengudaraan dan Pelesapan Haba

Kelegaan yang mencukupi untuk pelesapan haba mesti dikekalkan di sekeliling dan di atas pengubah jenis kering 24kV; minimum 800mm disyorkan.

Salur masuk dan alur keluar udara tidak boleh terhalang, dan jarak minimum 40cm mesti dikekalkan antara bolong pelesapan haba dan objek sekeliling.

Untuk pemasangan dalaman, pastikan sistem pengudaraan berkesan; pasang kipas ekzos jika perlu.

2. Pencegahan Kelembapan dan Pemeluwapan

Apabila memasang dalam persekitaran lembap (seperti ruang bawah tanah), pemanas atau penyahlembap mesti disediakan.

Jika kemasukan lembapan disyaki selepas tempoh tidak aktif yang berpanjangan, pengubah mesti menjalani proses pengeringan; penjanaan hanya dibenarkan selepas ukuran rintangan penebat memenuhi piawaian yang diperlukan.

3. Keselamatan Mekanikal

Tapak pengubah mesti diikat dalam kedudukan aras untuk mengelakkan pengikat daripada longgar akibat getaran operasi. Kipas penyejuk mesti dipasang dengan selamat, memastikan bilah kipas berputar bebas tanpa halangan.

4. Sambungan Elektrik

Sambungan bas atau kabel mesti diketatkan mengikut spesifikasi tork standard menggunakan sepana tork dan diketatkan semula secara berkala untuk mengelakkan terlalu panas yang disebabkan oleh rintangan sentuhan yang berlebihan.

Kemasukan kabel lebih disukai untuk bahagian voltan tinggi daripada sambungan atas kepala terus, dan penahan lonjakan zink oksida harus dipasang.
