Apakah itu Transformer Dipasang Tiang 33kV dan Bagaimana Ia Menyokong Pengagihan Kuasa Boleh Dipercayai?
A Transformer Dipasang Tiang 33kVialah pengubah pengagihan voltan sederhana yang dipasang pada tiang utiliti atau struktur sokongan untuk mengurangkan tenaga elektrik daripada rangkaian pengagihan 33kV kepada voltan yang lebih rendah sesuai untuk beban kediaman, pertanian, komersial, infrastruktur atau industri terpilih. Pemasangannya yang tinggi boleh membantu menjimatkan ruang tanah dan menyepadukan secara cekap dengan rangkaian pengedaran overhed. Walau bagaimanapun, penggunaan yang berjaya bergantung pada pemilihan kapasiti yang betul, nisbah voltan, tahap penebat, perlindungan, beban struktur, keadaan persekitaran dan pematuhan kepada keperluan utiliti yang berkenaan. Panduan ini menerangkan faktor utama jurutera projek, pengedar, kontraktor dan pembeli sistem kuasa harus dipertimbangkan sebelum menentukan pengubah.
Jadual Kandungan
- Apakah itu Transformer Dipasang Tiang 33kV?
- Bagaimanakah Transformer Dipasang Tiang 33kV Berfungsi?
- Apakah Komponen Utama?
- Apakah Spesifikasi Teknikal yang Penting?
- Di Mana Ia Digunakan?
- Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Pemilihan?
- Apakah Faktor Pemasangan yang Mempengaruhi Prestasi?
- Bagaimanakah Kebolehpercayaan dan Kehidupan Perkhidmatan Boleh Dipertingkatkan?
- Apakah Kesilapan Pembelian Biasa yang Perlu Dielakkan?
- Soalan Lazim
- Kesimpulan

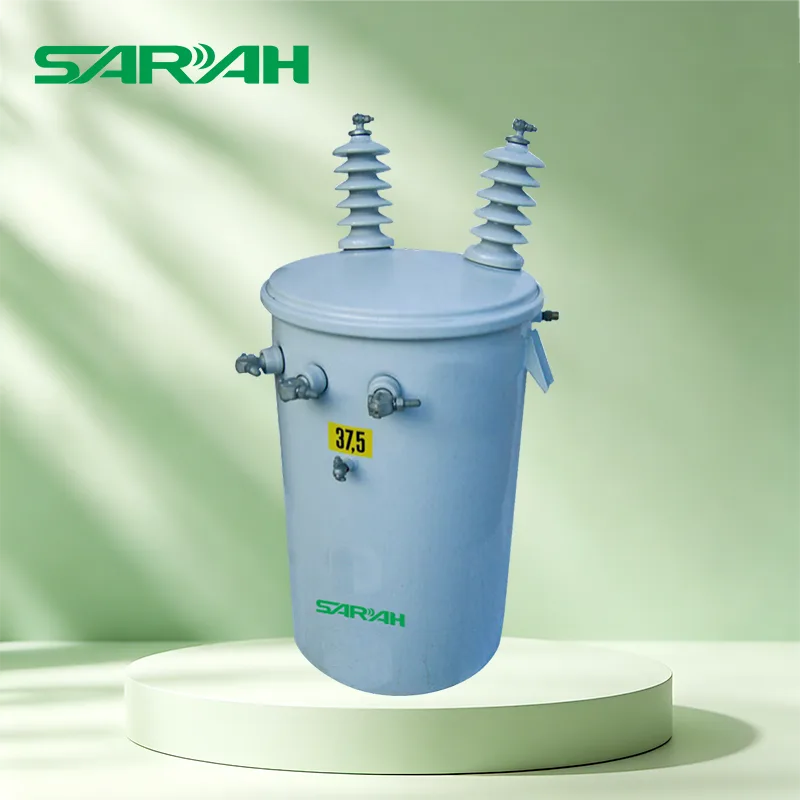

Apakah itu Transformer Dipasang Tiang 33kV?
A Transformer Dipasang Tiang 33kVialah pengubah pengagihan yang direka untuk menerima kuasa elektrik daripada rangkaian voltan sederhana dengan voltan primer nominal 33kV dan mengubahnya kepada voltan yang lebih rendah untuk pengguna hiliran. Transformer dipasang di atas tanah pada tiang atau susunan sokongan overhed yang direka bentuk daripada diletakkan di dalam kepungan aras tanah.
Konfigurasi ini amat berguna apabila pengagihan overhed kekal sebagai pilihan infrastruktur praktikal. Elektrifikasi luar bandar, kemudahan pertanian, komuniti berselerak, infrastruktur tepi jalan dan beberapa beban komersial boleh mendapat manfaat daripada pengubah yang diletakkan berhampiran dengan titik penggunaan.
Transformer yang dipasang pada tiang boleh direka bentuk dalam konfigurasi fasa tunggal atau tiga fasa bergantung pada rangkaian pengedaran dan keperluan beban. Pembinaan transformer biasa mungkin menggunakan reka bentuk tenggelam minyak dengan penyejukan semula jadi, walaupun konfigurasi akhir harus sentiasa ditentukan oleh spesifikasi projek dan piawaian utiliti yang berkenaan.
Perkara utama:"33kV" menerangkan kelas voltan primer. Ia tidak dengan sendirinya menentukan kapasiti pengubah, voltan sekunder, susunan fasa, sistem penebat, atau konfigurasi perlindungan.
Bagaimanakah Transformer Dipasang Tiang 33kV Berfungsi?
Prinsip operasi asas ialah aruhan elektromagnet. Tenaga elektrik memasuki pengubah melalui belitan voltan tinggi. Medan magnet yang dihasilkan dalam teras mendorong voltan yang sepadan dalam belitan voltan rendah. Dengan menggunakan bilangan lilitan yang berbeza dalam belitan primer dan sekunder, pengubah mengurangkan voltan masuk ke tahap yang diperlukan oleh peralatan elektrik hiliran.
01
Input 33kV
Elektrik voltan sederhana masuk melalui bahagian HV.
02
Transformasi Magnet
Teras dan belitan memindahkan tenaga melalui aruhan elektromagnet.
03
Output Voltan Rendah
Bahagian LV membekalkan elektrik kepada beban yang disambungkan.
Transformer tidak menjana tenaga elektrik. Sebaliknya, ia mengubah tahap voltan semasa memindahkan kuasa antara litar. Voltan sekunder sebenar mungkin berbeza mengikut sistem pengedaran tempatan, spesifikasi projek dan keperluan utiliti.
Apakah Komponen Utama?
Transformer yang dipasang pada tiang yang boleh dipercayai adalah lebih daripada sebuah tangki dan dua belitan. Setiap komponen menyumbang kepada prestasi elektrik, pengurusan haba, kekuatan mekanikal atau keselamatan operasi.
| Komponen | Fungsi Utama | Mengapa Ia Penting |
|---|---|---|
| Teras Magnet | Menyediakan laluan magnetik | Mempengaruhi kehilangan tanpa beban dan kecekapan keseluruhan |
| Penggulungan HV & LV | Memindahkan tenaga elektrik | Mempengaruhi nisbah voltan, kehilangan, kenaikan suhu dan prestasi litar pintas |
| Tangki Transformer | Mengandungi pemasangan aktif dan medium penebat | Menyediakan perlindungan mekanikal dan alam sekitar |
| Sesendal | Menyediakan sambungan elektrik berpenebat | Kritikal untuk sambungan HV dan LV yang selamat |
| Sistem Penyejukan | Menghilangkan haba yang terhasil semasa operasi | Membantu mengawal kenaikan suhu dan memelihara hayat penebat |
| Ketik Penukar | Melaraskan nisbah penggulungan berkesan | Membantu menampung keadaan voltan rangkaian yang ditentukan |
Apakah Spesifikasi Teknikal yang Penting?
Transformer tidak boleh dipilih hanya dengan voltan utamanya. Spesifikasi elektrik yang lengkap mesti sepadan dengan rangkaian, beban bersambung, persekitaran pemasangan dan keperluan pihak berkuasa tempatan.
| Parameter | Perkara yang Perlu Disahkan |
|---|---|
| Voltan Utama | Voltan sistem nominal 33kV dan voltan sistem maksimum yang berkenaan |
| Voltan Sekunder | Voltan penggunaan yang diperlukan seperti 400V, 415V, 230V atau tahap khusus projek lain |
| Kapasiti Dinilai | Penarafan kVA berdasarkan beban semasa, permintaan masa hadapan, kepelbagaian dan pemuatan yang dibenarkan |
| fasa | Fasa tunggal atau tiga fasa mengikut reka bentuk rangkaian |
| Kekerapan | 50Hz atau 60Hz mengikut sistem kuasa tempatan |
| Menyejukkan | Konfigurasi terendam minyak biasa termasuk ONAN; susunan lain bergantung pada reka bentuk |
| Impedans | Mesti menyelaras dengan tahap kerosakan sistem dan keperluan peraturan voltan |
| Tahap Penebat | Keperluan tahan frekuensi kuasa dan impuls kilat |
| Ketik Julat | Julat pelarasan yang ditentukan dan kedudukan ketik mengikut keadaan voltan rangkaian |
| Standard Berkenaan | IEC 60076, IEEE/ANSI, piawaian kebangsaan atau spesifikasi khusus utiliti yang berkenaan |
IEC 60076 biasanya dirujuk untuk reka bentuk dan ujian pengubah kuasa, tetapi piawaian yang berkenaan harus disahkan terhadap pihak berkuasa pembelian dan pasaran destinasi. Sesetengah utiliti juga mengeluarkan spesifikasi teknikal terperinci yang meliputi dimensi, kelengkapan, kehilangan, ujian, perlindungan, pemasangan dan dokumentasi.
Di Mana Ia Digunakan?
Reka bentuk yang ditinggikan menjadikan pengubah dipasang pada tiang 33kV amat sesuai untuk rangkaian pengagihan overhed di mana kuasa perlu dihantar dengan cekap tanpa membina bilik pengubah aras tanah khusus.
- Elektrifikasi luar bandar:Menyokong pengagihan elektrik kepada komuniti yang tersebar dan beban terpencil.
- Kemudahan pertanian:Boleh membekalkan pam pengairan, bangunan ladang, peralatan pemprosesan, dan beban teragih lain.
- Pembahagian kediaman:Sesuai untuk rangkaian kediaman overhed terpilih apabila utiliti tempatan membenarkan konfigurasi ini.
- Kawasan komersial:Boleh melayani kedai, kemudahan kecil, perniagaan di tepi jalan dan beban komersial yang diedarkan lain.
- Projek infrastruktur:Boleh digunakan untuk beban lampu, komunikasi, pengangkutan dan perkhidmatan awam terpilih.
- Aplikasi industri ringan:Sesuai di mana beban yang diperlukan dan keadaan pemasangan berada dalam julat reka bentuk pengubah.
Kesesuaian sebenar bergantung pada saiz beban, seni bina rangkaian, keupayaan pemuatan kutub, penyelarasan perlindungan, keadaan persekitaran dan spesifikasi utiliti yang berkenaan.
Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Pemilihan?
Bagi pengedar, kontraktor EPC, utiliti dan pemilik projek, cabaran perolehan yang paling biasa ialah tidak mencari pengubah dengan "33kV" pada papan nama. Cabaran sebenar ialah memastikan setiap parameter penting sepadan dengan projek sebenar.
- Tentukan profil beban.Kira permintaan semasa dan pertimbangkan pengembangan masa depan yang munasabah daripada hanya bergantung pada beban puncak semasa.
- Sahkan nisbah voltan.Voltan sekunder mesti sepadan dengan sistem pengedaran hiliran dan peralatan.
- Tentukan keperluan fasa.Konfigurasi fasa tunggal dan tiga fasa menyediakan susunan rangkaian yang berbeza.
- Semak keadaan persekitaran.Suhu persekitaran, ketinggian, kelembapan, habuk, garam, hujan dan kakisan boleh mempengaruhi reka bentuk yang diperlukan.
- Semak keperluan penebat.Pendedahan kilat dan ciri rangkaian menjadikan penyelarasan penebat amat penting untuk sistem overhed.
- Sahkan perlindungan.Susunan fius, perlindungan lonjakan, pembumian, peralatan pensuisan, dan aksesori lain harus selaras dengan skim perlindungan rangkaian.
- Sahkan pemuatan mekanikal.Berat gabungan dan susunan pemasangan mestilah serasi dengan tiang dan perkakasan sokongan.
- Minta dokumentasi ujian lengkap.Laporan ujian rutin, maklumat papan nama, lukisan, sijil dan dokumen lain hendaklah dipersetujui sebelum pengeluaran.
Apakah Faktor Pemasangan yang Mempengaruhi Prestasi?
Pemasangan yang betul adalah penting kerana walaupun pengubah yang direka dengan betul boleh mengalami masalah operasi jika struktur sokongan, sambungan elektrik, pembumian atau sistem perlindungan tidak mencukupi.
| Kawasan Pemasangan | Pertimbangan Penting |
|---|---|
| Sokongan Struktur | Kekuatan tiang, perkakasan pelekap, berat pengubah, pemuatan angin, dan kestabilan mekanikal |
| Pembumian | Susunan pembumian yang betul mengikut kod elektrik tempatan dan spesifikasi utiliti |
| Perlindungan Lonjakan | Penyelarasan yang sesuai untuk pendedahan kilat dan voltan lampau sementara |
| Pembersihan | Kekalkan pelepasan elektrik yang diperlukan dan jarak kerja yang selamat |
| Persekitaran | Kira suhu, lembapan, pencemaran, garam pantai, habuk dan ketinggian |
Bagaimanakah Kebolehpercayaan dan Kehidupan Perkhidmatan Boleh Dipertingkatkan?
Penyelenggaraan pencegahan hendaklah berdasarkan arahan pengilang, prosedur utiliti, persekitaran operasi dan peraturan yang berkenaan. Objektifnya adalah untuk mengenal pasti masalah yang sedang berkembang sebelum menjadi kegagalan atau gangguan yang tidak dirancang.
- Periksa bahagian luar pengubah untuk mengesan kakisan, kerosakan fizikal, kebocoran minyak atau keadaan tidak normal.
- Periksa sesendal, sambungan, perkakasan pelekap, dan susunan pembumian semasa pemeriksaan berjadual.
- Pantau pemuatan dan suhu di mana sesuai untuk pemasangan.
- Mengekalkan perlindungan lonjakan dan peralatan pengedaran yang berkaitan mengikut pelan perlindungan.
- Gunakan prosedur pemeriksaan dan pengujian minyak transformer yang sesuai jika berkenaan.
- Simpan laporan ujian, rekod penyelenggaraan, maklumat papan nama dan data bahagian ganti yang boleh diakses sepanjang kitaran hayat peralatan.
Keperluan penyelenggaraan berbeza dengan ketara antara reka bentuk pengubah dan persekitaran operasi. Pemasangan pantai, sebagai contoh, mungkin memerlukan perhatian yang lebih besar terhadap perlindungan kakisan daripada pemasangan pedalaman dengan pendedahan alam sekitar yang rendah.
Apakah Kesilapan Pembelian Biasa yang Perlu Dielakkan?
Kesilapan 1: Fokus Hanya pada Harga
Harga pembelian yang lebih rendah mungkin tidak mewakili jumlah kos projek yang lebih rendah. Kerugian, pengangkutan, pemasangan, penyelenggaraan, alat ganti, masa henti dan keperluan penggantian semuanya boleh menjejaskan kos jangka panjang.
Kesilapan 2: Mengabaikan Piawaian Tempatan
Transformer yang direka untuk satu pasaran mungkin memerlukan perubahan untuk spesifikasi utiliti yang lain. Piawaian, ujian, kelengkapan, tahap penebat dan dokumentasi hendaklah disahkan sebelum membuat pesanan.
Kesilapan 3: Meremehkan Beban Masa Depan
Memilih kapasiti secara ketat mengikut penggunaan hari ini boleh mewujudkan had apabila kemudahan berkembang atau pengguna tambahan disambungkan.
Kesilapan 4: Menganggap Perlindungan sebagai Pemikiran Selepas
Transformer harus dipertimbangkan bersama-sama dengan perlindungan hulu dan hilir, perlindungan lonjakan, pembumian, dan pengaturan pensuisan.
Soalan Lazim
Apakah maksud 33kV dalam pengubah yang dipasang pada tiang?
33kV secara amnya merujuk kepada kelas voltan primer nominal pengubah dan rangkaian voltan sederhana yang mana ia disambungkan. Penarafan peralatan sebenar juga mesti mengambil kira voltan sistem maksimum dan keperluan penebat yang berkenaan.
Bolehkah pengubah yang dipasang pada tiang 33kV digunakan untuk pengagihan kuasa kediaman?
ya. Transformer pengagihan dipasang pada tiang biasanya digunakan dalam rangkaian pengedaran kediaman di mana infrastruktur overhed adalah sesuai. Kapasiti pengubah dan voltan sekunder mesti sepadan dengan reka bentuk pengedaran tempatan.
Adakah pengubah 33kV sentiasa tiga fasa?
Transformer dipasang pada tiang No. 33kV boleh direka bentuk untuk aplikasi fasa tunggal atau tiga fasa. Konfigurasi yang diperlukan bergantung pada rangkaian dan beban yang disambungkan.
Apakah voltan sekunder yang boleh diberikan oleh pengubah 33kV?
Voltan sekunder adalah khusus projek. Tahap pengedaran biasa termasuk sistem tiga fasa 400V atau 415V dan susunan voltan rendah lain, tetapi nilai akhir mesti disahkan terhadap spesifikasi rangkaian tempatan.
Apakah piawaian yang biasanya dikaitkan dengan pengubah pengedaran?
IEC 60076 digunakan secara meluas sebagai rujukan untuk keperluan dan ujian pengubah kuasa. Bergantung pada pasaran destinasi, IEEE, ANSI, piawaian kebangsaan atau spesifikasi khusus utiliti juga boleh digunakan.
Bagaimanakah kapasiti transformer harus dipilih?
Kapasiti hendaklah ditentukan daripada beban yang dijangkakan, permintaan puncak, kepelbagaian, pengembangan masa hadapan, keadaan ambien, keperluan voltan dan kriteria pemuatan utiliti. Memilih rating terbesar yang tersedia tidak semestinya sesuai.
Mengapa pemasangan tiang berguna untuk projek pengedaran?
Pemasangan tiang boleh menyepadukan pengubah terus ke dalam rangkaian pengedaran overhed sambil mengurangkan keperluan untuk ruang pengubah aras tanah. Ia amat relevan apabila talian atas sudah menjadi sebahagian daripada infrastruktur pengedaran.
Kesimpulan
A Transformer Dipasang Tiang 33kVmemainkan peranan penting dalam menukar elektrik voltan sederhana kepada kuasa pengagihan yang boleh digunakan untuk rangkaian atas. Konfigurasi bertingkat yang padat boleh sesuai dengan elektrifikasi luar bandar, kemudahan pertanian, rangkaian kediaman, pengedaran komersial, projek infrastruktur dan aplikasi perindustrian terpilih.
Keputusan pembelian yang paling penting bukan sekadar memilih transformer berlabel "33kV." Pembeli harus menilai spesifikasi elektrik yang lengkap, termasuk kapasiti, voltan sekunder, fasa, kekerapan, tahap penebat, impedans, kaedah penyejukan, julat pili, sistem perlindungan, persekitaran pemasangan, piawaian yang berkenaan, ujian, dokumentasi dan keperluan mekanikal.
Bagi pemilik dan pengedar projek, bekerjasama dengan pengilang berpengalaman boleh memudahkan pengesahan dan penyesuaian spesifikasi.Yueqing Sarah Electric Co., Ltd. boleh menyokong perbincangan projek yang melibatkan keperluan pengubah pengedaran, spesifikasi teknikal, keadaan aplikasi dan konfigurasi tersuai.
Mencari penyelesaian pengubah 33kV untuk projek pengedaran anda? Kongsi nisbah voltan, kapasiti, fasa, kekerapan, persekitaran pemasangan dan standard yang berkenaan dengan Yueqing Sarah Electric Co., Ltd. untuk membincangkan konfigurasi yang sesuai. Tolonglahhubungi kamiuntuk perundingan teknikal dan keperluan pengubah khusus projek.
Sebelumnya :
-
Berita Berkaitan
- Bagaimanakah Transformer Kuasa 20KV Boleh Menyampaikan Kuasa Perindustrian yang Boleh Dipercayai dan Cekap?

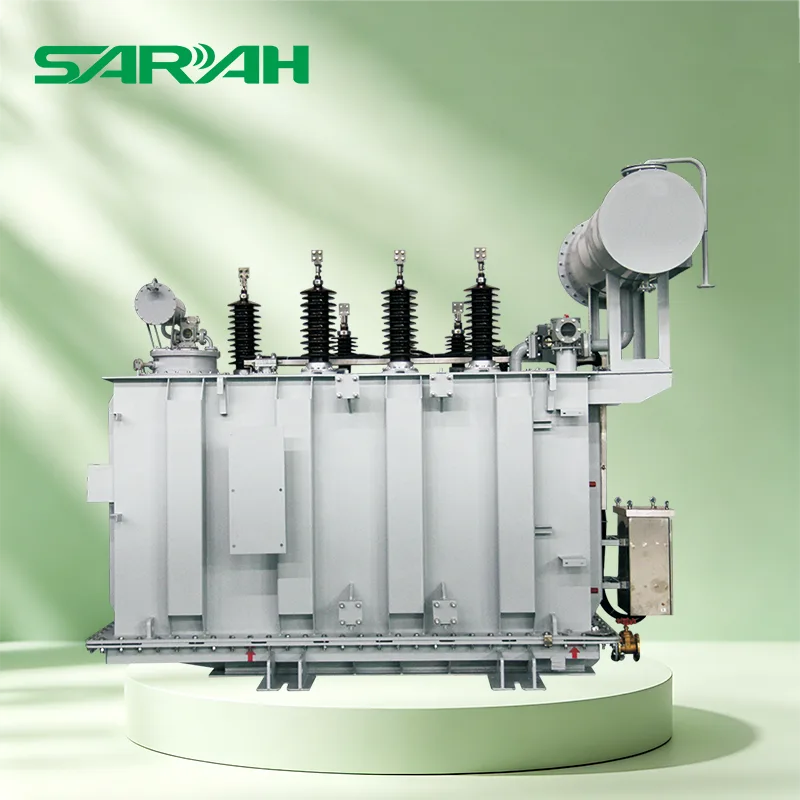

- Bagaimanakah Transformer Kuasa 145KV Menyampaikan Kuasa Voltan Tinggi yang Boleh Dipercayai?
